Toyota RAV4 Diesel depuis 2000
TOYOTA RAV4 DIESEL (2000+) - FRENCH WIRING DIAGRAMS

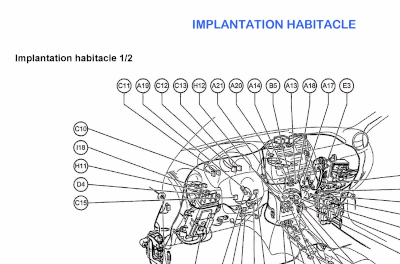

TOYOTA RAV4 DIESEL (2000+) - SCHEMAS DE CABLAGE ELECTRIQUE - FRENCH WIRING DIAGRAMS - Schemas de Cablage Electrique, en français, pour Toyota RAV4 Diesel depuis 2000. SOMMAIRE: IMPLANTATION HABITACLE - Implantation habitacle 1/2 - Implantation habitacle 2/2 IMPLANTATION MOTEUR - Implantation moteur 1/2 - Implantation moteur 2/2 CONNECTEURS - Interconnecteurs 1/2 - Interconnecteurs 2/2 - Connecteurs 1/5 - Connecteurs 2/5 - Connecteurs 3/5 - Connecteurs 4/5 - Connecteurs 5/5 LEGENDE - Légende 1/4 - Légende 2/4 - Légende 3/4 - Légende 4/4 - Codes couleurs 6 SIGNALISATION - ÉCLAIRAGE - 6 Projecteurs avant - 7 Feu de brouillard - 8 Feux de position - 9 Éclairage commutateurs - 10 Clignotants – Feu de recul - 11 Avertisseur sonore – Projecteur de brouillard - 14 Feux stop - 15 Éclairage intérieur 12 DISPOSITIF A COMMANDE ÉLECTRIQUE - 12 Réglage en hauteur des phares - 13 Lave – phares – sièges chauffant - 16 Essuies – glaces AV et AR - 17 Fermeture centralisée 1/2 - 17 Fermeture centralisée 2/2 - 20 Vitres électriques 1/2 - 20 Vitres électriques et toit ouvrant 2/2 - 21 Lunette dégivrante et rétroviseurs électrique - 24 Signal d’oublie des clés sur contact et ceinture 22 SÉCURITÉ - 22 Airbags 23 AIDE À LA CONDUITE - 23 Antiblocage de roues 29 ARCHITECTURE ÉLECTRIQUE - 29 Démarreur alternateur 30 MOTOPROPULSION - 30 Gestion moteur 1/5 - 30 Gestion moteur 2/5 - 30 Gestion moteur 3/5 - 30 Gestion moteur 4/5 - Bougies de réchauffage 5/5 - Refroidissement moteur 31 INFORMATION AU CONDUCTEUR - 31 Combiné d’instruments 1/2 - 31 Combiné d’instruments 2/2 32 CONFORT HABITACLE - 32 Climatisation
